ARTIFACT WI/Fiesta Image Pixel White

سیستم: 1.5T Signa Twin Excite II (نسخه نرم افزاری 11.0M4)

مشکل/نشانه

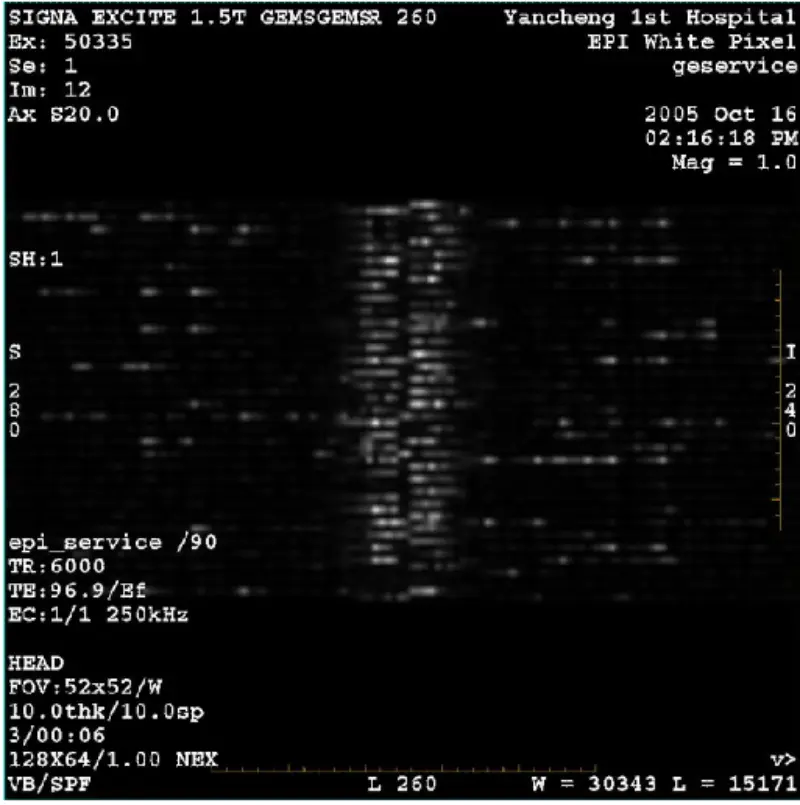

تصویر DWI (حالت زوم و حالت کامل) و فیستا (حالت زوم و حالت کامل) با داشتن مشبک یا مصنوعات مخملی قابل مشاهده بدون توجه به استفاده از سیم پیچ بدن یا سیم پیچ، سایر تصاویر معمول عادی به نظر می رسند.

عیب یابی تاریخچه / نکته

1. Super conduct Shim بررسی، نتیجه همه پاس است.

2. پل بیمار را بردارید، هیچ سکه و فلز دیگری پیدا نشد.

3. کالیبراسیون گرافیدی را به رنگ سبز انجام دهید.

4. Zoom و کل BACC را اجرا کنید.

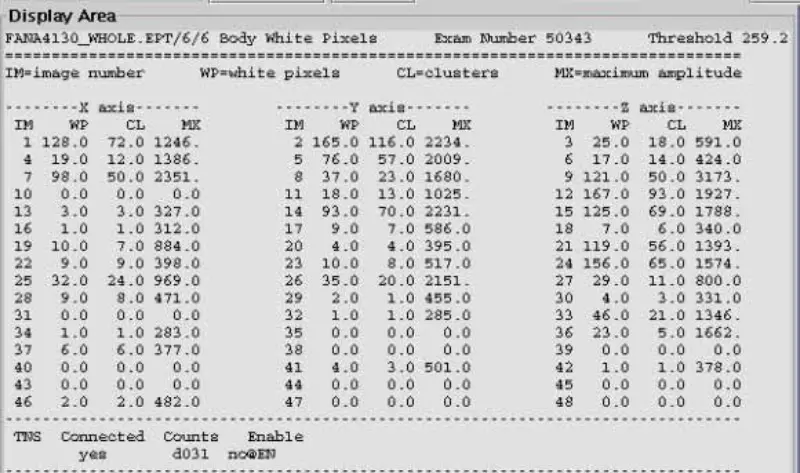

5. Zoom و کل EPT را اجرا کنید. نتیجه این است که پیکسل سفید شدید و موارد دیگر عبور می کنند

از جمله سر و بدن. مقدار دیتر فاز B0 در مشخصات است.

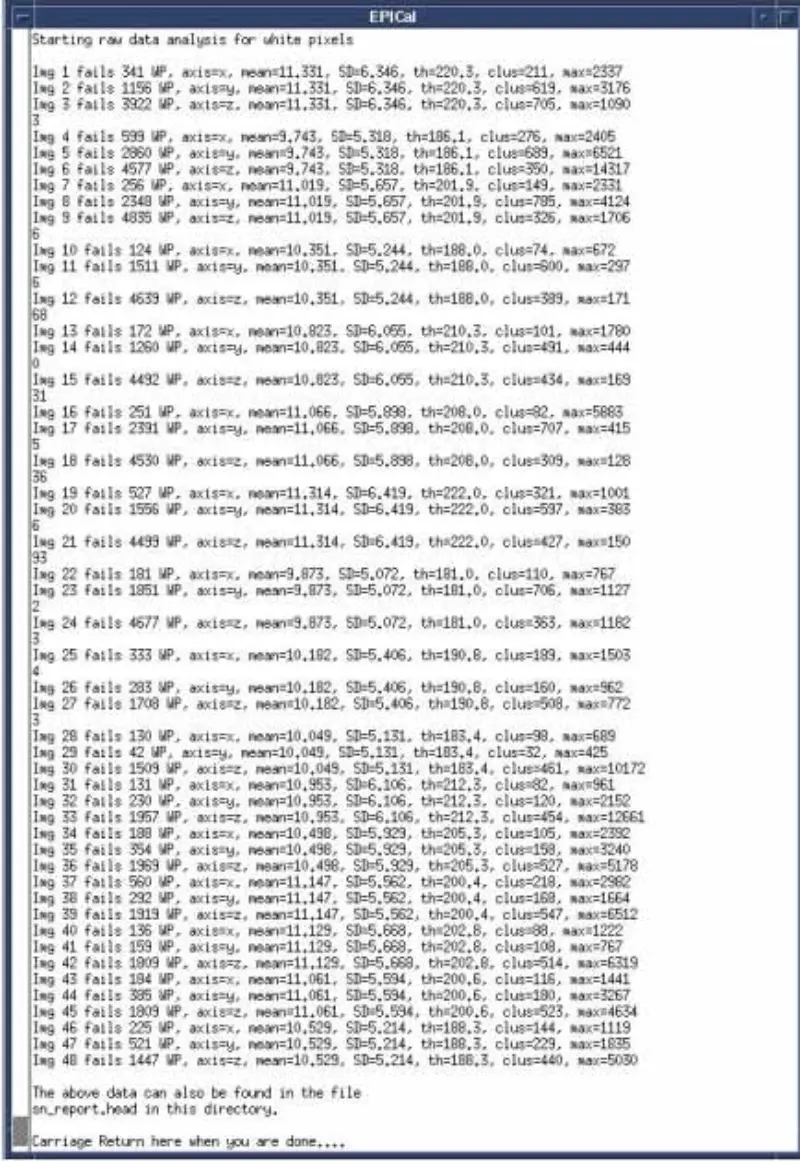

6. تست پیکسل سفید را اجرا کنید، همه ناموفق بودند.

7. SPT all pass را اجرا کنید. به خصوص تمام تست های پایداری گرادیان قبول می شوند.

8. شبیه سازی و بازرسی اقلام محیط اطراف آهنربا، از جمله فن، بلندگو، انژکتور، سر سرد و غیره.

9. سنسور Temp، SRI، PAC و جدول را غیرفعال کنید، مشکل همچنان ادامه دارد.

10. کابل دریافت را در کابین سیستم I/F (بدنه J2 و سر J5) جدا کنید، ترمیناتور 50 اهم و بلوک DC را به کانکتور کابینت سیستم اضافه کنید. اسکن سر و بدن پیکسل سفید EPT. نتیجه پاس است تأیید کنید که مشکل در کابینت سیستم نیست. دوباره وصل شوید. کابل را در I/F کابینت سیستم دریافت کنید

11. فیبر نوری درایو X، Y و Z Gradient Drive را در برد GP، اسکن سر و بدنه پیکسل سفید EPT قطع کنید. نتیجه پاس است این نشان می دهد که پیکسل سفید توسط گرادیان القا می شود. دیدید که پیکسل سفید نه تنها در یک محور وجود دارد. سپس برد SGA PS، GP را تعویض کنید، اما مشکل همچنان وجود دارد. فیبر نوری گرادیان درایو X، Y، Z را دوباره وصل کنید.

12. DD/TR را در SSM غیرفعال کنید. کابل DD را در Pen Wall (J72، J73، J74، J75، J75)، اسکن سر و بدنه پیکسل سفید EPT جدا کنید. نتیجه این است که عبور سر و بدن از کار افتاده است. سیم پیچ بدنه جدا نشده است، بنابراین سیم پیچ بدن سیگنال را جذب می کند. بنابراین عبور سر و بدن از کار افتاد. به منظور بررسی کسر ما، کابل گسترش را به سیم پیچ سر وصل کنید و سیم پیچ سر را خارج از سوراخ آهنربا قرار دهید، پیکسل سفید سر را اسکن کنید. در واقع، در نتیجه سر شکست خورده است. فقط یکی از کابل‌های DD را در Pen Wall، اسکن سر و بدنه پیکسل سفید EPT دوباره وصل کنید. نتیجه این است که همه شکست خوردند. تأیید کنید که برد DD و برد شکاف علت نیستند.

13. کابل های DD را در Pen Wall دوباره وصل کنید. کابل Body and Head T/R Bias BNC را در اسکن سر و بدنه پیکسل سفید SSM.EPT جدا کنید. نتیجه این است که همه شکست خوردند. کابل های بایاس بدنه و سر را دوباره وصل کنید. کابل خروجی سر و بدنه را در اسکن پیکسل سفید SRFDII.EPT جدا کنید. نتیجه این است که همه شکست خوردند. تأیید کرد که این مشکل در SRFDII AMP و SSM نیست.

14. کابل I و Q را در Hybrid جدا کنید. اسکن پیکسل سفید سر EPT را اجرا کنید. نتیجه ناموفق بود. هیبریدی مشکوک. هیبرید را جایگزین کنید. اما مشکل همچنان

15. پوشش جلویی آهنربا را بردارید. کابل زمین محافظ RF و کابل سنسور دما را بررسی کنید. کابل سالم است.

16. سیم پیچ RF بدنه را از TRM خارج کنید. اسکن پیکسل سفید سر EPT را اجرا کنید، نتیجه ناموفق بود.

17. محافظ RF را از TRM بردارید. اسکن پیکسل سفید EPT را با محافظ RF اجرا کنید. نتیجه ناموفق بود. سپر RF را جایگزین کنید و اسکن پیکسل سفید EPT را اجرا کنید. مشکل همچنان

علت / راه حل

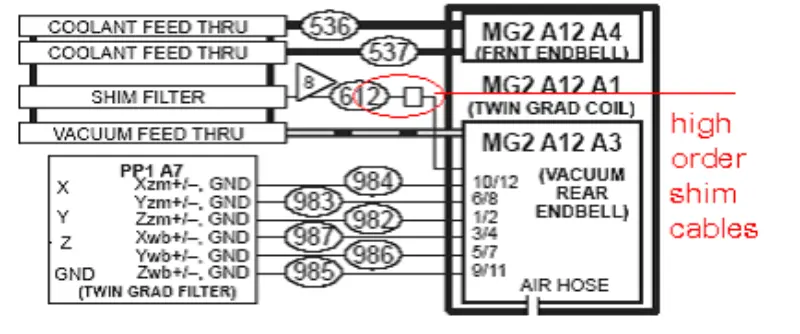

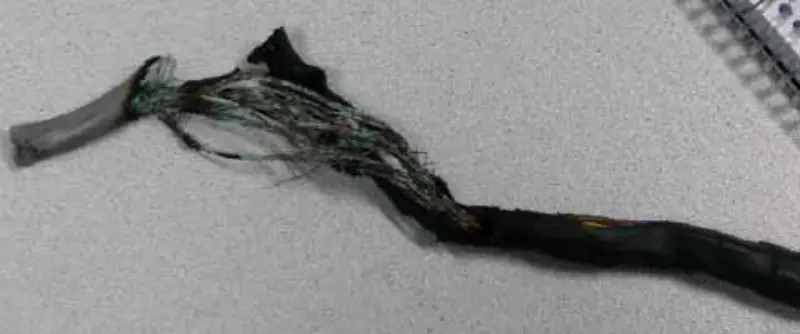

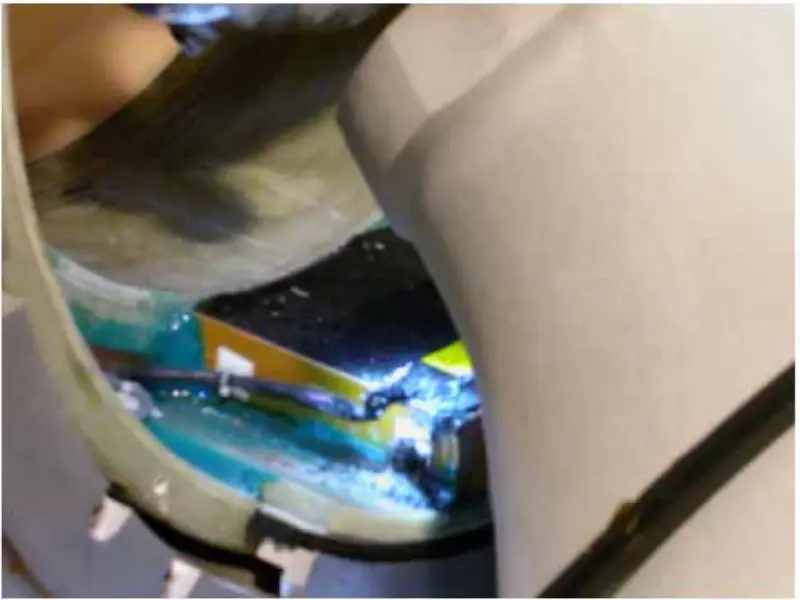

از اقدامات و تجزیه و تحلیل بالا، نتیجه می گیریم که مشکل باید توسط سیم پیچ گرادیان ایجاد شود. بنابراین پوشش جلو و عقب آهنربا را برداشته، پیچ های مربوط به سیم پیچ گرادیان را چک کرده و سفت می کنیم. پس از برداشتن پوشش عقب آهنربا، متوجه می‌شویم که کابل شیم درجه بالا سوخته و به رنگ مشکی سوخته است.

به دلیل اینکه در این سایت گزینه شیم سفارشی بالا وجود ندارد، کابل شیم سفارشی بالا را برش دادیم. کابل ها را جدا جدا می کنیم و هر یک از کابل ها را با استفاده از نوار چسب عایق می بندیم. همه چیز را بازیابی کنید، اسکن پیکسل سفید EPT را اجرا کنید. همه پاس می کنند. پس از این تعمیر محلی، سیستم اوکی است. هیچ پیکسل سفیدی مانند قبل در تصویر DWI و Fiesta وجود ندارد.

کابل های درجه بالا باید در کارخانه آسیب دیده باشند. کابل های آسیب دیده به هم متصل شدند و کوچکترین دایره ها را تشکیل دادند. هنگام اجرای اسکن DWI، دایره گرمای بسیار بیشتری نسبت به هر اسکن دیگری ایجاد می کند. بنابراین کابل ها روز به روز می سوزند و اسکن DWI را تحت تاثیر قرار می دهند. در واقع، با گذشت روز، تأثیر آن بیشتر و شدیدتر می شود.
