GE Mega Switch MRI برای نصب، تست و پشتیبانی پس از فروش SV 1.5T

مشتری گرامی هنگام دریافت این محصولGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  لطفاً برای اتصال صحیح به نقشه ها مراجعه کنید.

به عنوان ماژول توزیع و کنترل سیگنال اصلی، سوئیچ مگا دارای یکپارچه سازی چند پورت، پردازش سیگنال با پهنای باند بالا و طراحی ماژولار است. از عملکرد موازی کانال های سیم پیچ دوگانه پورت A/B پشتیبانی می کند و عملکردهایی مانند تنظیم بایاس MC، سوئیچینگ سیگنال MUX و دریافت سیگنال RF را امکان پذیر می کند. وضعیت سیستم در زمان واقعی از طریق نشانگرهای LED و ارتباطات SRI نظارت می شود.

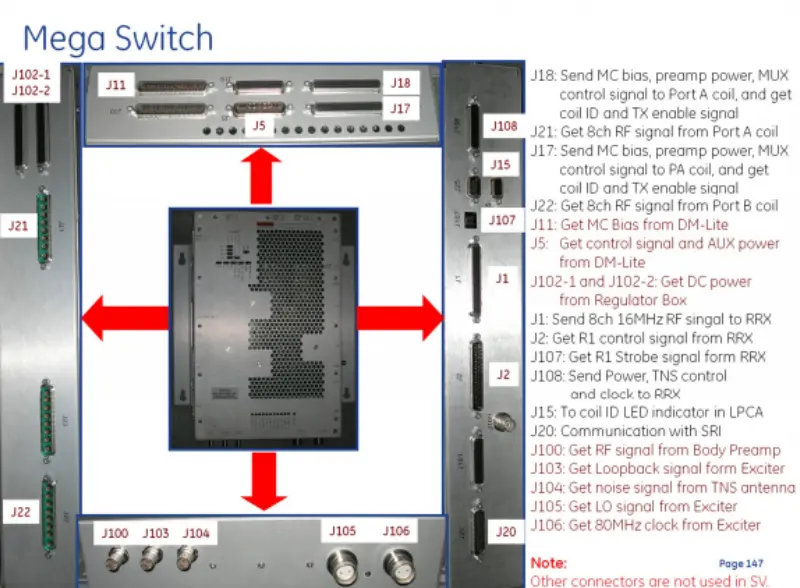

رابط های سوئیچ مگا به چهار گروه عملکردی طبقه بندی می شوند:

1. رابط های پورت کویل

2. پورت A (J18، J21): سیگنال‌های بایاس MC، قدرت پیش تقویت‌کننده و کنترل MUX را به سیم‌پیچ ارسال می‌کند. شناسه سیم پیچ، سیگنال فعال TX و سیگنال RF 8 کاناله را دریافت می کند.

پورت B (J17، J22): همان عملکردهای پورت A را برای سیم پیچ پورت B 1 انجام می دهد.

3. رابط های ماژول خارجی

تعامل 4.DM-Lite (J11، J5): بایاس MC، سیگنال های کنترلی و قدرت AUX را بازیابی می کند

1. منبع تغذیه (J102-1, J102-2): برق DC را از جعبه رگولاتور دریافت می کند.

5. RRX رابط های ارتباطی

6. انتقال سیگنال (J1): سیگنال های RF 8 کانالی 16 مگاهرتزی را به RRX ارسال می کند.

سیگنال های کنترل (J2، J107): سیگنال های کنترل R1 و R1 Strobe را از RRX دریافت می کند.

Power and Control (J108): سیگنال های قدرت، کنترل TNS و ساعت را به RRX منتقل می کند

7. مانیتورینگ وضعیت و رابط های ارتباطی

8. نشانگر LED (J15): به نشانگرهای LED ID سیم پیچ در LPCA متصل می شود

SRI Communication (J20): امکان تبادل داده با ورودی های سیگنال خارجی SRI (J100, J103-J106): دریافت سیگنال های RF از Body Preamp، سیگنال های حلقه بک از Exciter، سیگنال های نویز از آنتن TNS، سیگنال های LO و ساعت 80 مگاهرتز از Exciter.

J18: بایاس MC، قدرت پیش تقویت کننده و سیگنال کنترل MUX را به سیم پیچ پورت A ارسال کنید و شناسه سیم پیچ و سیگنال فعالسازی TX را دریافت کنید.

J21: سیگنال RF 8 کاناله را از سیم پیچ پورت A دریافت کنید.

J17: بایاس MC، قدرت پیش تقویت کننده و سیگنال کنترل MUX را به سیم پیچ پورت B ارسال کنید و شناسه سیم پیچ و سیگنال فعال سازی TX را دریافت کنید.

J22: سیگنال RF 8 کاناله را از سیم پیچ پورت B دریافت کنید.

J11: MC Bias را از DM - Lite دریافت کنید.

J5: سیگنال کنترل و قدرت AUX را از DM - Lite دریافت کنید.

J102 - 1 و J102 - 2: برق DC را از رگولاتور باکس دریافت کنید.

J1: سیگنال RF 8 - کانال 16 مگاهرتز را به RRX ارسال کنید.

J2: سیگنال کنترل R1 را از RRX دریافت کنید.

J107: سیگنال R1 Strobe را از RRX دریافت کنید.

J108: قدرت، کنترل TNS و ساعت را به RRX ارسال کنید.

J15: نشانگر LED برای سیم پیچ ID در LPCA.

J20: ارتباط با SRI.

J100: سیگنال RF را از Body Preamp دریافت کنید.

J103: سیگنال Loopback را از Exciter دریافت کنید.

J104: دریافت سیگنال نویز از آنتن TNS.

J105: دریافت سیگنال LO از Exciter.J106: ساعت 80 مگاهرتز را از Exciter دریافت کنید.

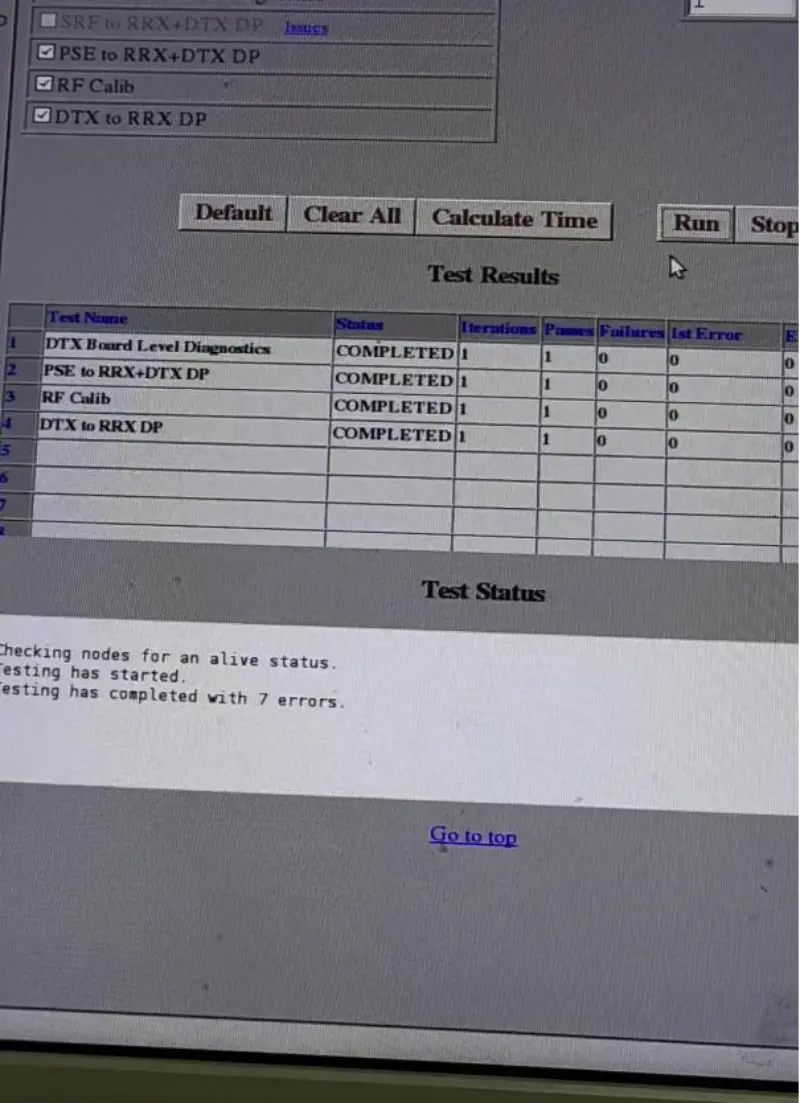

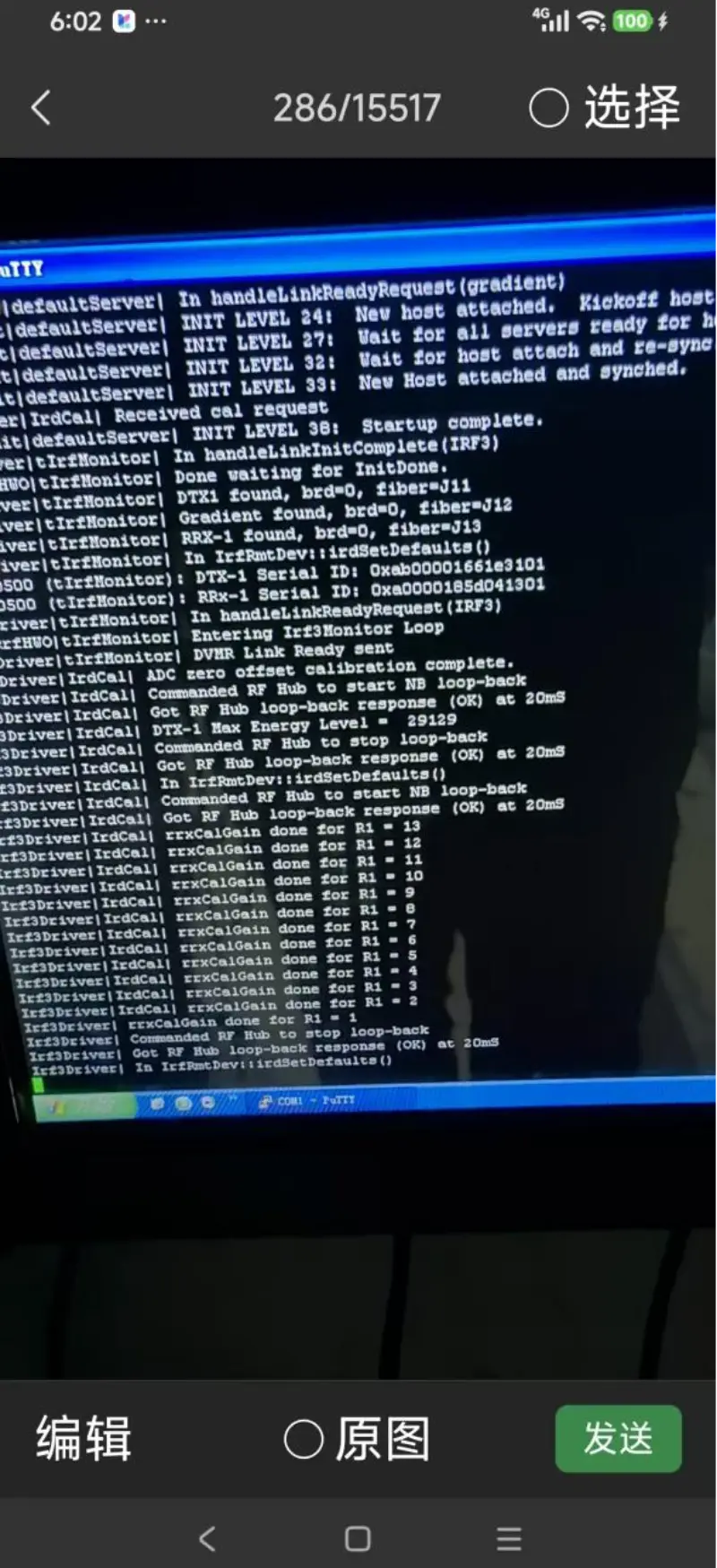

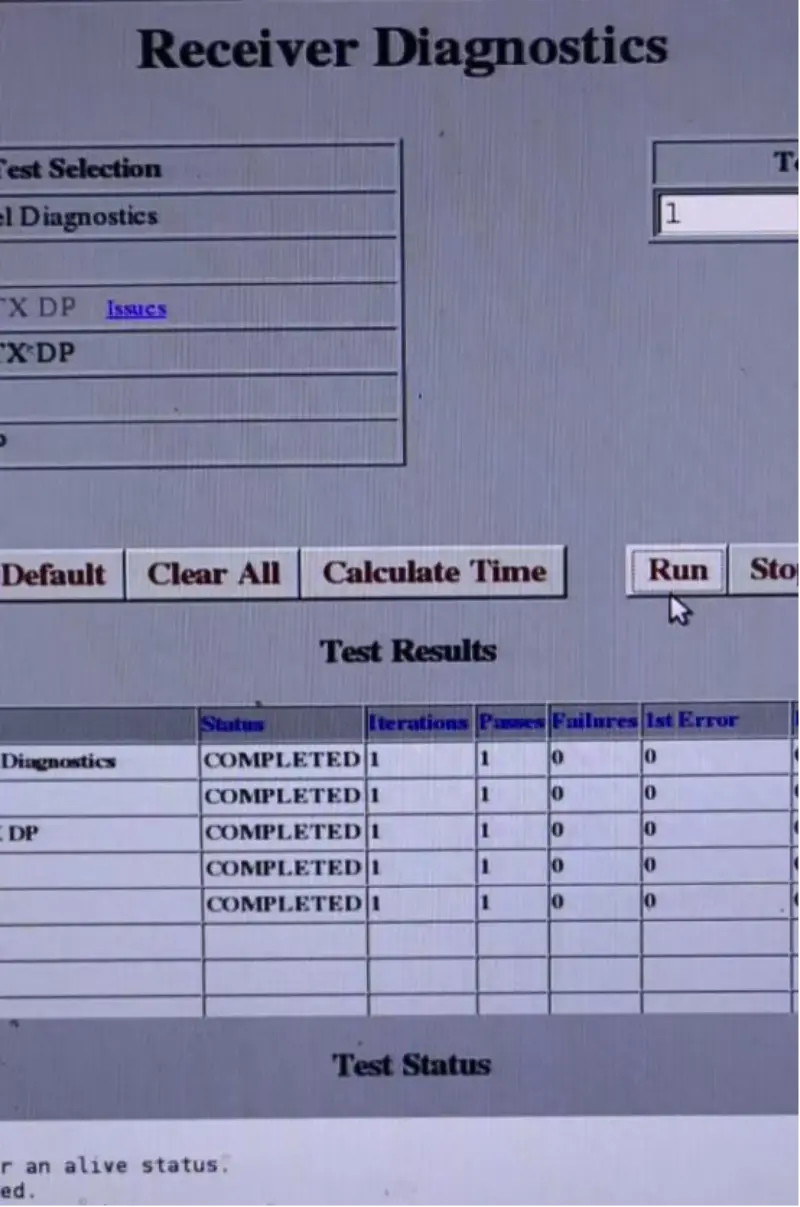

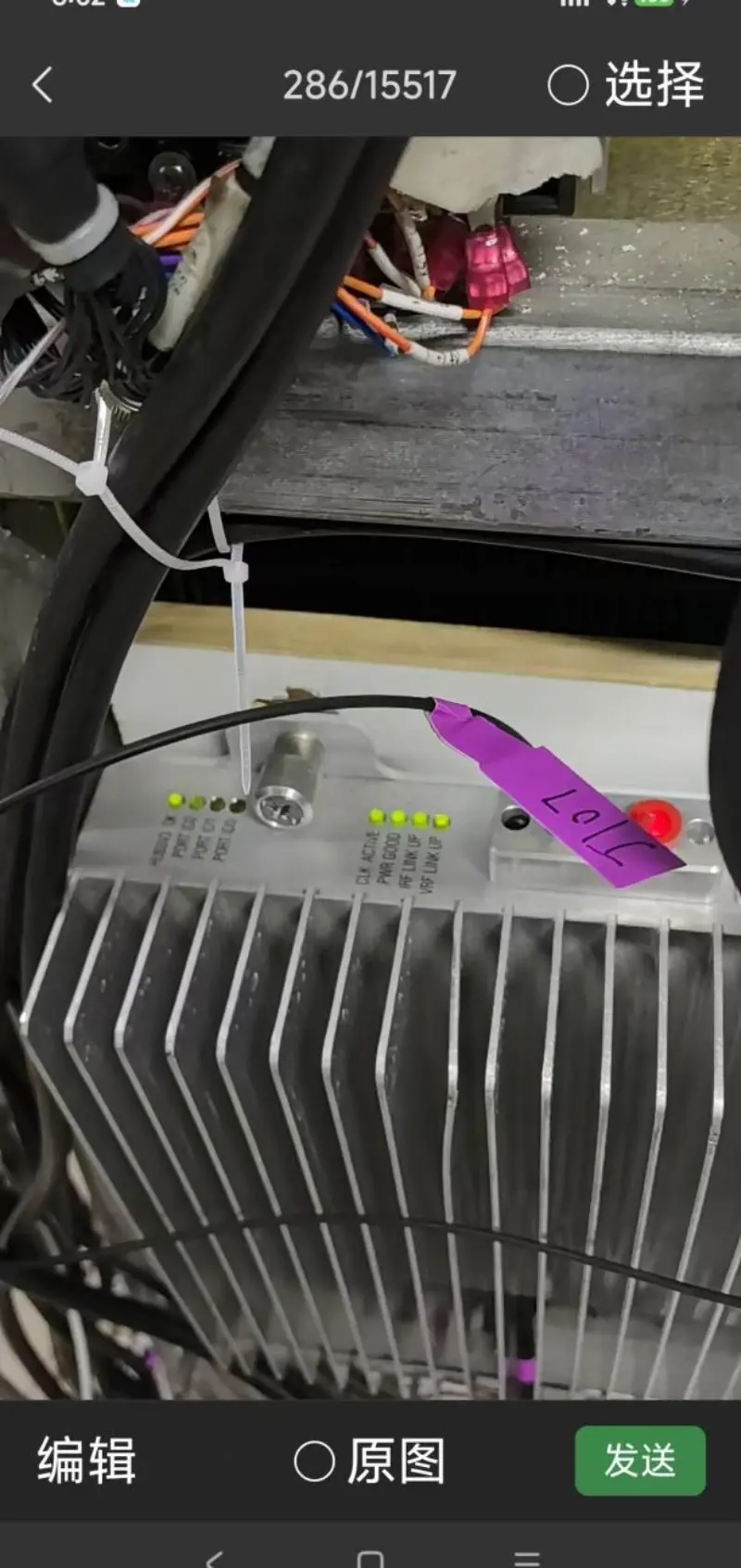

ما تست خدمات در سطح کارخانه را ارائه می دهیم و اطمینان می دهیم که هر ماشینی قبل از حمل و نقل تحت بازرسی دقیق 99.9٪ قرار می گیرد، به دنبال روش های آزمایش کارخانه جنرال الکتریک، از جمله تست عملکرد انتقال سیگنال، تست عملکرد دریافت سیگنال، تشخیص در سطح برد، تست عملکرد RF، و تست لینک ارتباطی. به طور خلاصه، همه چیز برای اطمینان از رضایت مشتری و ارائه خدمات با کیفیت بالا انجام می شود.
