آرتیفکت FSE و GRE

سیستم: MR 0.35T Ovation

بیمارستان: بیمارستان عمومی میدان نفتی داکینگ

مشکل / علامت

تصاویر پروتکل های FRFSE و GRE دارای شبح و گاهی اوقات تصاویر SNR کم در یک سری ظاهر می شوند. اما تصاویر پروتکل SE طبیعی هستند.

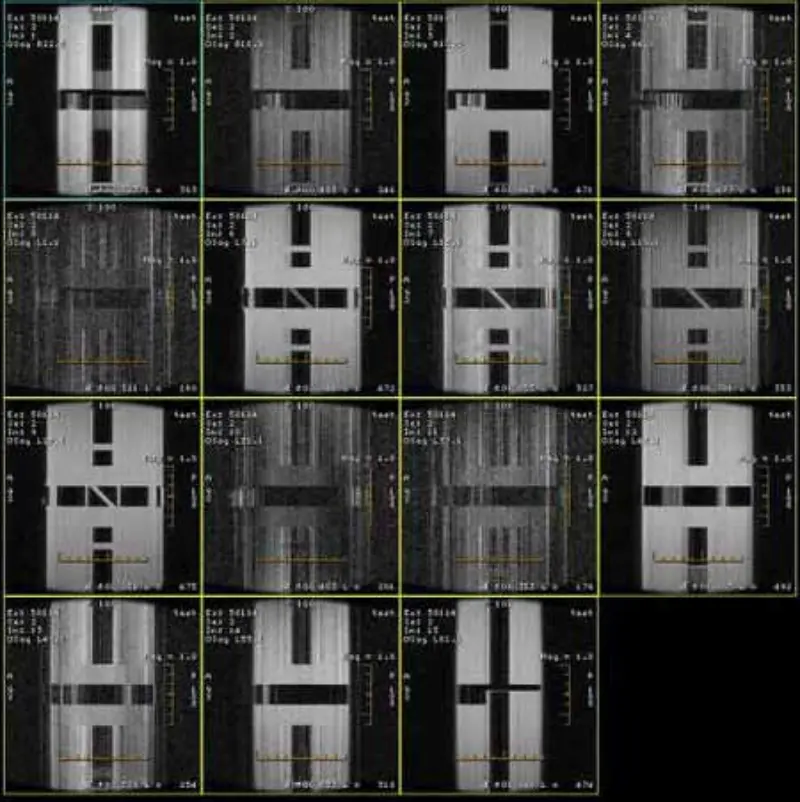

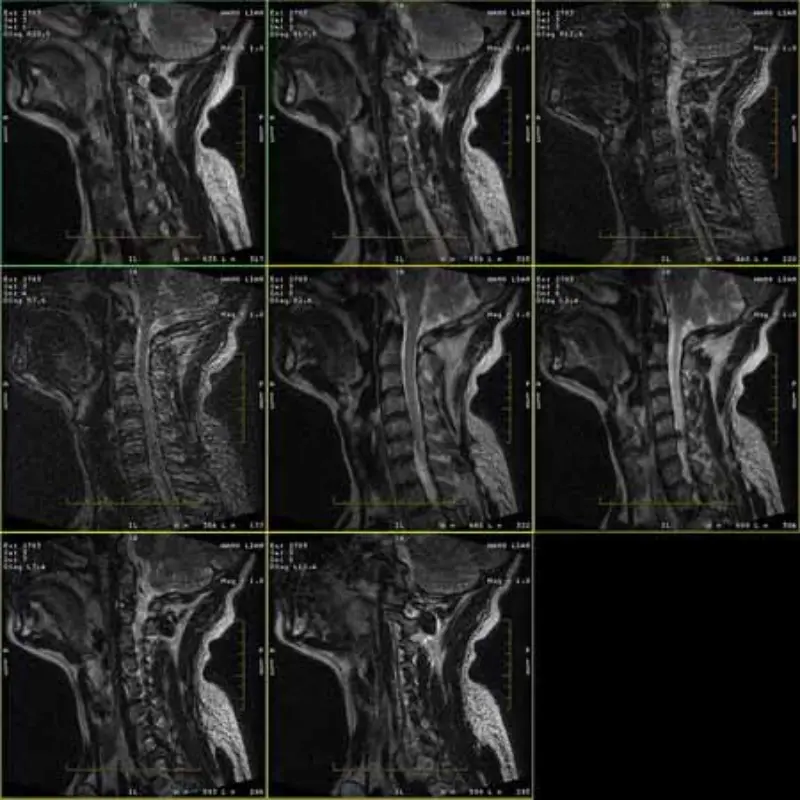

لطفا به تصاویر پیوست نگاه کنید

عیب یابی تاریخچه / نکته

1. این آرتیفکت ها فقط در تصویر پروتکل های FRFSE و GRE رخ می دهند، اما پروتکل SE

تصاویر هرگز ظاهر نمی شوند بررسی سریع Head SPT انجام دهید، سر SNR حاشیه ای است (حدود 8.2).

2. درب RF، قدرت روشنایی، برق TCU، منبع تغذیه PAC و نمایشگر آهنربا را بررسی کرد، همه خوب هستند.

3. تعویض تقویت کننده های گرادیان، فیلترها در SRU و کابل ها، مصنوع هنوز در همان پروتکل ها رخ می دهد.   صفحه 3 از 3

4. قسمت های زیر را در سایت دیگری تست کنید، همه چیز خوب است. PSU گرادیان، TYMEII، SCA، IPG II، UCERD، RF آمپر، RFI، MSHS و هد کویل

5. ویژگی دیود DD، کابل های DD و HV را بررسی کنید، همه عادی هستند.

6. خروجی سیگنال RF UCERD را غیرفعال کنید، آرتیفکت ناپدید شد.

7. تعویض گیرنده و دریافت کابل و دور زدن MA، مشکل همچنان وجود دارد.

8. سیم پیچ بدنه را جدا کنید، آن را خارج از آهنربا قرار دهید، همه کابل ها را وصل کنید و دوباره اسکن کنید، مصنوعات هنوز وجود دارند.

9. منبع تغذیه و زمین را بررسی می کنیم و متوجه می شویم که کانکتور زمین در PP (اتاق مگنت) بسیار شل است. ما آن را سفت می کنیم و دوباره اسکن می کنیم، سر SNR بهبود یافته است

(SNR سر: 8.9)

علت / راه حل

در نهایت متوجه شدیم که شخصی 1 سیم را از 1 سیم از 3 سیم برق برق تجهیزات MR وصل می کند

عرضه خارج از بخش MR بدون اجازه. پس از برداشتن سیم و اسکن مجدد، سیستم عادی می شود و SNR سر 9.3 است.

بنابراین کیفیت منبع تغذیه بر کیفیت تصویر تأثیر می گذارد.
