عیب‌یابی برای سیم‌پیچ 8ch Cardic SNR کم

مشکل / علامت

هنگام استفاده از اسکن سیم پیچ 8 کاناله قلب، SNR تصویر خوب نیست. هنگام استفاده از اسکن دستی، سیگنال بسیار کم را پیدا کنید.

علت / راه حل

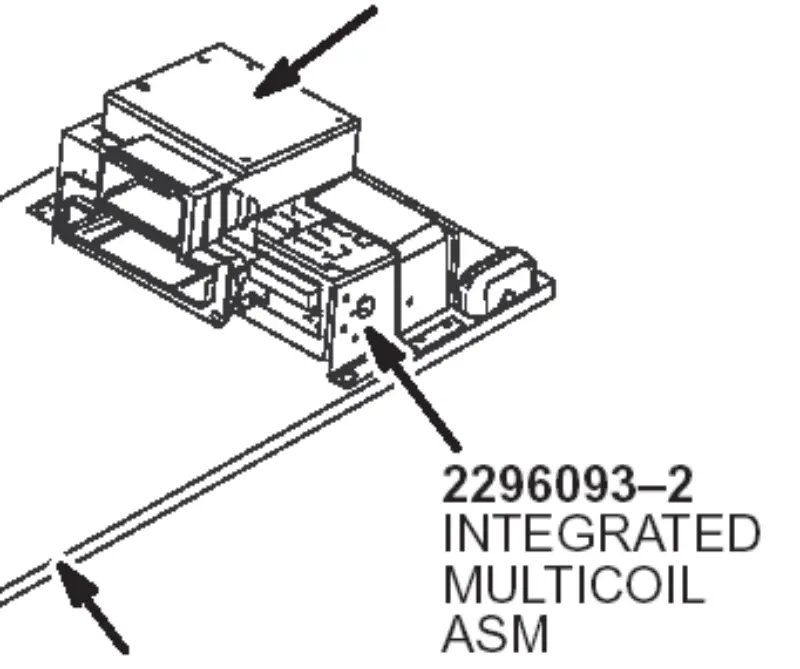

یکپارچه چند کویل مادر برد ASM خراب است. (dynatron، IC: HC105)

عیب یابی تاریخچه / نکته

1. از تست اجرای سیم پیچ قلبی 8 کانالی SNR استفاده کنید، همه کانال ها از کار افتادند.

2. از ابزارهای MCRT استفاده کنید SNR 8 کاناله، همه کانال را بررسی کنید. پس حتما سیم پیچ مشکل دارد.

3. سفارش سیم پیچ جدید، اما مشکل همان است. تصویر همچنین SNR پایین.

4. قدرت درایو ماژول و تمام کانال برد STIF و IRF I/O را بررسی کنید. را

8 کانال مشکلی ندارد.

5. یکپارچه multicoil ASM تصویر 8 کانال قلب طبیعی را جایگزین کنید.

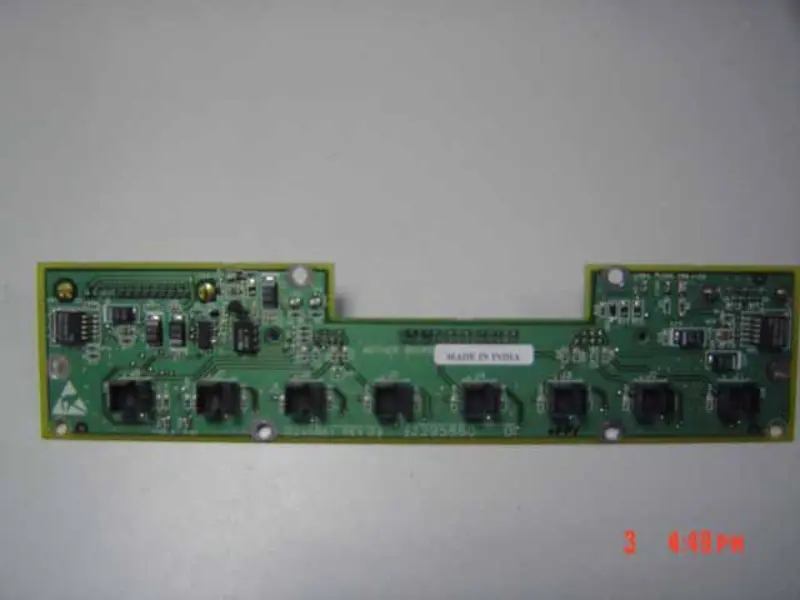

6. مادربرد را بررسی کنید، HCT04(6反向器) و یک dynatron را بد پیدا کنید.

یادگیری:

وقتی از ابزارهای MCRT استفاده می کنیم، محل خرابی 8 کانال سمت سیم پیچ است، بهتر است 8 کانال را در سایت دیگر بررسی کنیم.
